LED csíkos DRL+INDEX

Köszönön a leírást Kelemen Őrs-nek.

A menetfényes ledcsíkról van szó.

Mi is az!

Tejfehér, vízhatlan, rugalmas tokban lévő LED szallag, egy áram generátorral és 3 szálas vezetékkel (test, DRL,Index).





Hol kapható?

Aliexpress.com, ebay.com, Jóformán bárhol, csak a türelem és a pénztárca kérdése.

Bár senki nem kérte, feltételezem többen vagyunk úgy vele hogy "megcsinálnám, de félek hogy elrontom...".

Nos! A nagy hír hogy én megpróbáltam, és sikerült homemade-ba beszerelni, és gondoltam megosztom veletek hátha valaki ezen felbuzdulva megcsinálja maga is!

1 - Rögtön amint megérkezett a megrendelt ledcsík (ami indexet is tud) le kell szednünk a lökhárítót mert különben nem férünk el.

2 - Ragaszd fel a ledcsíkot, úgy hogy a vezeték a kocsinak a közepe felé essen.

3 - Vezetgesd el ügyesen a kábelt egészen a lámpasest csatlakozókig. Itt a csatlakozót kihúzva láthattok kismillió kábelt (9-et), és mindegyik foglalat tövébe van egy szám. Ami nekünk fontos az a 2. számú (helyzetjelző) és az 5-ös számú (index), meg a 3-as vagy a 4-es (földelés)

4 - A led csíkból 3 kábel jön ki, egy piros (helyzetjelző) egy sárga (index) és egy fekete ami meg a földelés.

5 - A fentiek alapján vágd el a csatlakozónak a kábelét (érdemes mindig 1-el foglalkozni) és blankolást követően egy műanyag borítású préstoldóval kötögsd össze.(a vagó BEÁZHAT)



6 - Moss kezet és önts valami hideget, indítsd be az autót (járjon a motor, mert hallottam olyat hogy valakinek csak járó motorral megy) és nézd meg a csodát amit csak te csináltál, [lásd a videó] majd fogadd el az összes bókot a házban élőktöl.

Kiegészítés.

A fenti leírás hejzetjezőre és index-re kötött nappali fény bekötése látható. Sajnos a készítő videoját nem tudtam belinkelni, viszont a lenti videóhoz hasonlóan működik, csak itt a búrán belülre van szerelve. Ebben az esetben ez átalakításnak minősül, mely engedélyköteles.

A DRL szabályai a következőek, kihagyva a felszerelési lehetőségeket (honna, milyen távolságra, stb.).

Bármilyen világítás kapcsolása esetén lekapcsol, vagy fényerejét csökkenti.

A lekapcsolási variációt:

A LED csík mellé kell egy kocsi relé. kb 800-1200 Ft.

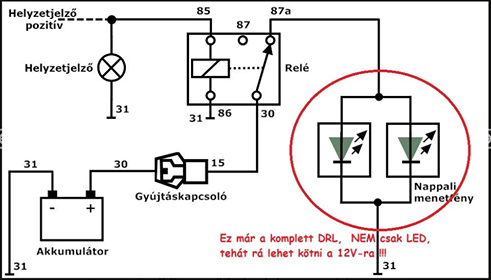

Valamint egy kapcsolási rajz. Van aki a tompítottra, van aki a hejzetjelzőre köti a 85 lábat.

Végül egy indítás utáni 12V. Ez a gyujtáskapcssolóról, vagy utastéri biztosíték tábláról tudod levenni. Muliméter kell hozzá. Ha nem vagy biztos a dolgodban kérj szakember segítséget, nehogy nagyobb kárt - zárlatott - csinálj.

Pár már elkészített megoldás:
